Descrição

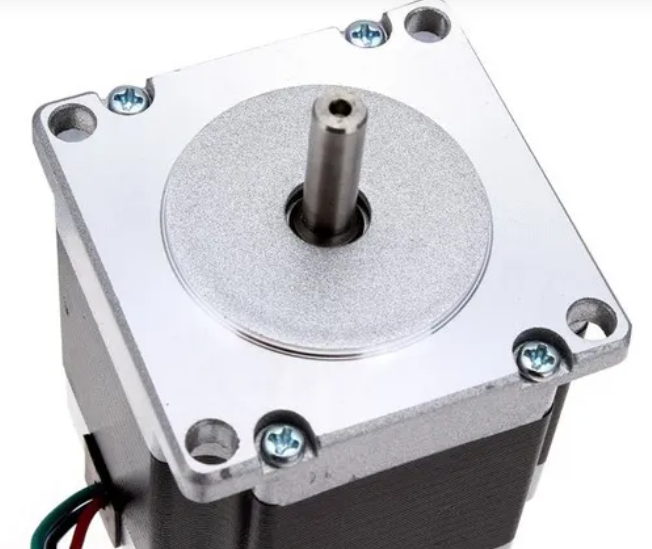

O Motor de Passo NEMA 23 JK57HS56-2804é bastante utilizado em projetos eletrônicos e de robótica. O motor de passo é um dos muitos tipos de motores elétricos existentes, a especialidade desse tipo de motor é que ele é usado quando se tem o objetivo de posicionar algo de forma precisa ou rotacionada a um ângulo específico e exato. O motor gera o número de passos de acordo com o número de pulsos recebidos e a velocidade do motor é de acordo com a frequência de entrada de pulsos.

É necessário utilizar um driver para controlar o motor de passo.

Especificações:

– Ângulo do passo: 1.8° ±5%;

– Classe de isolação: B;

– Comprimento do eixo: 20,6mm;

– Corrente: 2,8 A;

– Diâmetro do eixo: 6,35 mm;

– Dimensões: 57 x 57 x 56mm;

– Esforço axial: 15N máx;

– Esforço radial: 75N máx;

– Indutância por fase: 2,5 mH ±20%;

– Modelo: JK57HS56-2804;

– Número de fase: 02;

– Número de Fios: 4;

– Peso: 670 g;

– Potência: 6.6 W;

– Resistência de isolação: 100 MΩ Min. 500 VDC;

– Resistência por fase: 0,9 Ω ±10%;

– Rigidez dielétrica: 500VAC 1min;

– Temperatura ambiente -20 à + 50 graus Celsius;

– Temperatura máxima de trabalho: 80 graus Celsius;

– Tensão por fase: 3VDC;

– Torque: 1,26 Nm;
